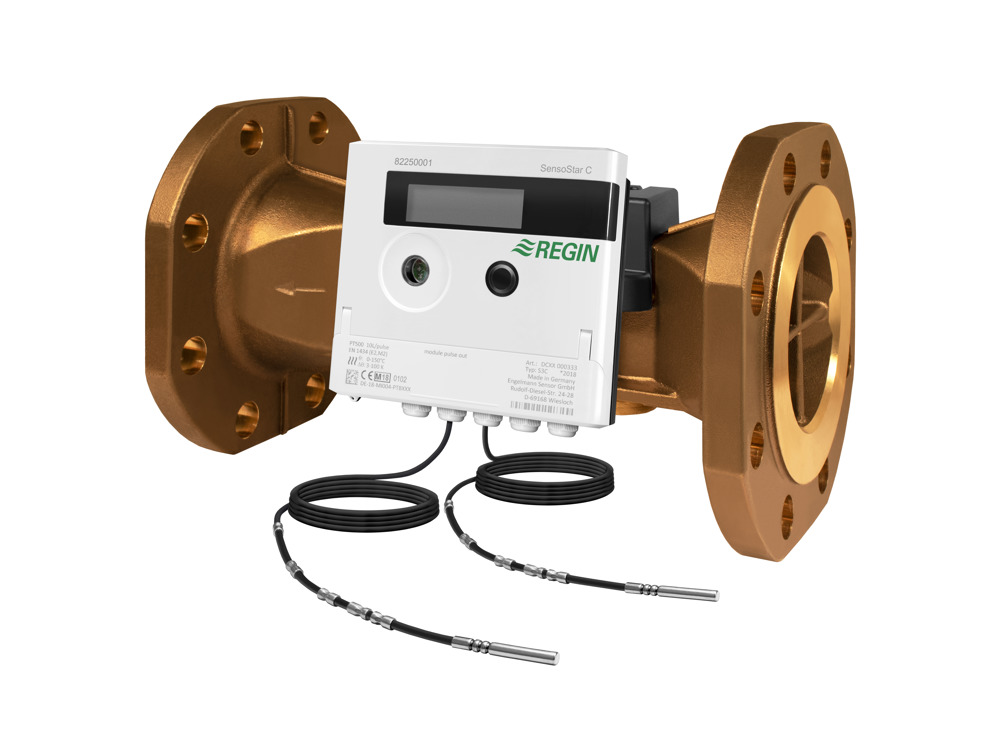

SSCU100-60-CR-MPI Misuratore di energia a ultrasuoni
Misuratore di energia a ultrasuoni flangiato, per impianti di riscaldamento o raffreddamento.
Naviga questa pagina
Caratteristiche
| Alimentazione | Exchangeable 3 V lithium battery, estimated lifetime 10 years. 24 V or 230 V power pack available as accessory. |
|---|---|
| Diametro nominale | DN100 |
| Flusso, Qp | 60 m³/h |
| Tipo di misura | Raffreddamento |
| Interfaccia di comunicazione | M-Bus con 3 ingressi a impulsi |
| Lunghezza del flussimetro | 360 mm |
| Fluido | Solo acqua |
| Grado di protezione | IP54 |
|---|---|
| Umidità ambiente (senza condensa) | 5…95 % RH |
| Temperatura di stoccaggio | 1…60 °C |
| Intervallo di temperatura, raffreddamento | 0...50 °C |
| Intervallo di temperatura, riscaldamento | 0...150 °C |
| Risoluzione della temperatura | 0.01 °C |
| Ciclo di misura, temperatura | 2...60 s |
| Ciclo di misura, portata | 2 s |
| Display | LCD, 8 cifre + caratteri speciali |
| Unità display | MWh, kW, GJ, m3 , m3/h (kWh, GJ, l , l/h, MW, MMBTU, Gcal), 3 cifre decimali. L'unità di misura del consumo energetico può essere impostata solo quando il consumo energetico è ≤ 10 kWh. |
| Classe meccanica | Classe M2 (MID: 31.03.2004 allegato I) |
| EMC | Classe E2 (MID: 31.03.2004 allegato I) |
| Lunghezza cavo sensore di temperatura | 3 m |
| Diametro del sensore di temperatura | 6 mm |
| Installazione del sensore di temperatura | Indiretta in una guaina per sensore di temperatura secondo EN 1434 |
| Requisiti del sensore di temperatura, misuratore di calore | Contrassegno UE (MID) sui sensori di temperatura |
| Requisiti del sensore di temperatura, misuratore di raffreddamento | Omologazione nazionale tedesca come sensore di temperatura per i misuratori di calore. I requisiti in altri Paesi possono essere diversi |
| Posizione di montaggio del flussimetro | Orizzontale o verticale, i trasduttori (custodia nera) a lato o sotto il tubo di misura per applicazioni di raffreddamento |
| Flussimetro, punto di installazione | Flusso di ritorno (per l'installazione in mandata, la posizione di installazione può essere modificata con il pulsante principale) |
Software & documentazione
Altra documentazione
Accessori
TH-85-1/2
Guaina sonda di temperatura per l’installazione di un sensore universale di temperatura con diametro 6 mm
TH-120-1/2
Guaina sonda di temperatura per l’installazione di un sensore universale di temperatura con diametro 6 mm
OPTO-CABLE-USB
Optoaccoppiatore con interfaccia USB
OPTO-TOOL
Software di configurazione e lettura dati
POWERPACK-EM
Alimentatore da 230 V
POWERPACK-EM-24
Alimentatore da 24 V
BATTERY-EM
Batteria per SSU e SSCU
